本實用新型涉及電力電抗器技術領域，具體為一種便于安裝的進出線電抗器。


背景技術：

進線電抗器的作用是限制變頻、變流裝置換相時電網側的電壓降，抑制諧波對直流調速整流單元及變頻器、整流單元、整流回饋單元的影響；以及并聯變流器組的解耦；限制電網電壓的跳躍或電網系統操作時所產生的電流沖擊電抗器的電壓降迭擇與電網功率、變頻裝蓋的視在功率比值有關。對直流調速而言，建議電抗器的相電壓降，迭擇電網相電壓的4％。對變頻器而言，一般選擇2％，當電網短路功率與整流/回饋單元視在功率大于50:1時，選擇4％。

出線電抗器的作用是限制電機連接電纜的容性充電電流及電機繞組上的電壓上升率。用干鈍化變頻器輸出電壓的陡度，減小對逆變器中的功率元件的擾動和沖擊。并能抑制變頻器輸出的譜波，起到減小變頻器嗓聲的作用。

現有的進出線電抗器安裝極為不便，同時現有的進出線電抗器的使用安全性不高，因此，設計一種便于安裝的高安全性進出線電抗器是很有必要的。



技術實現要素：

本實用新型的目的在于提供一種便于安裝的進出線電抗器，以解決上述背景技術中提出的問題。

為了解決上述技術問題，本實用新型提供如下技術方案：一種便于安裝的進出線電抗器，包括進出線電抗器本體、第一固定孔、L型固定板、電動推桿、支撐板、第二固定孔、L型限位板、電控箱、液位傳感器、折疊連接條、支撐彈簧、底板、PLC控制器、干燥盒、活性炭吸附劑、通孔和蜂鳴報警器，所述進出線電抗器本體的底部對應兩側均安裝有電動推桿，所述電動推桿安裝在支撐板的頂部對應兩側，所述支撐板通過支撐彈簧與底板連接，所述支撐板與底板的四周通過折疊連接條連接，所述支撐板和底板對應開設有第二固定孔，所述底板的對應兩側均安裝有L型固定板，所述L型固定板的兩側均開設有第一固定孔，所述L型固定板靠近支撐板與底板的一側安裝有L型限位板，所述L型限位板的相鄰兩側均與支撐板接觸，所述進出線電抗器本體的底部中心處安裝有電控箱，所述電控箱的內部安裝有PLC控制器，所述PLC控制器的一側安裝有蜂鳴報警器，所述電控箱的頂部內壁安裝有干燥盒，所述干燥盒的內壁填充有活性炭吸附劑，所述干燥盒的底部開設有通孔，所述液位傳感器電性連接PLC控制器的輸入端，所述PLC控制器的輸出端電性連接電動推桿和蜂鳴報警器。

進一步的，所述PLC控制器為一種S7-200PLC控制器。

進一步的，所述電動推桿由驅動電機、減速齒輪、螺桿、螺母、導套、推桿、滑座、彈簧、外殼、渦輪和微動控制開關組成。

進一步的，所述干燥盒與電控箱通過卡扣活動連接。

進一步的，所述電動推桿與進出線電抗器本體通過螺栓活動連接。

與現有技術相比，本實用新型所達到的有益效果是：該進出線電抗器，通過第一固定孔和第二固定孔將該裝置整體固定起來，安裝方便，結構穩定，大大提升了使用的方便性；通過第二固定孔和L型限位板可以保證支撐板只能做上下運動，防止應支撐板傾斜造成該裝置損壞，同時在支撐板和底板之間安裝有支撐彈簧，使其整體具有良好的減震效果，大大提升了使用的安全性；液位傳感器實時開啟，檢測信號，當有水進入配電室時，液位傳感器檢測到信號并將收集的信號傳遞給PLC控制器，PLC控制器處理后控制電動推桿向上運行，帶動進出線電抗器本體向上運動，防止進出線電抗器本體因進水造成損壞，同時通過電動推桿在安裝時將進出線電抗器本體與地面保持一段距離，可以有效防止地面潮氣影響進出線電抗器本體，有利于提升進出線電抗器本體的使用壽命；電控箱的內部安裝有干燥盒，便于吸收電控箱內部空氣中的水分，有利于防止PLC控制器和蜂鳴報警器受潮氣影響，提升PLC控制器和蜂鳴報警器的使用壽命。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

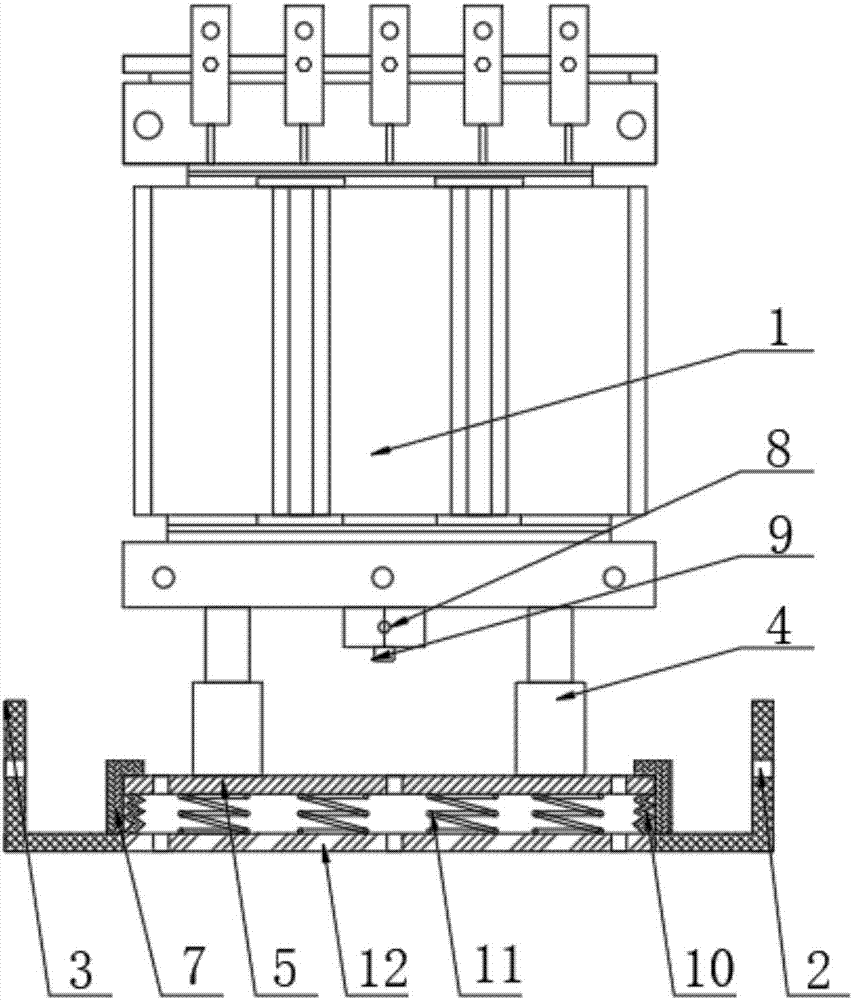

圖1是本實用新型的整體結構示意圖；
