變壓器容量大于變頻器十倍以上或變壓器容量大于600KVA以上需加裝進線電抗器;直流電抗器為改善功率因素用;出線電抗器為保護電機和變頻器(出線過長)降低干擾之用.

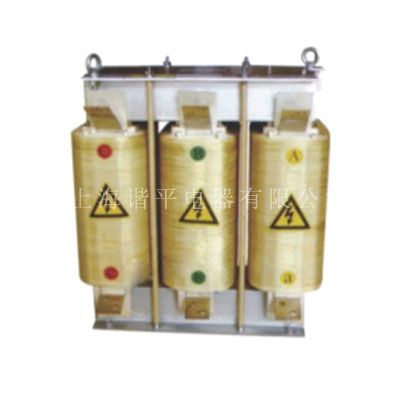

變頻器用到的電抗器有3種：進線電抗器、出線電抗器、直流電抗器。
1、進線電抗器主要作用是抑制進線電源的網側諧波，增大進線電源主回路的短路阻抗。據此靈活考慮是否使用。

2、出線電抗器主要作用是平衡出線電纜的分布容性負載，增大出線主回路的短路阻抗。并能抑制變頻器輸出的諧波，起到減小變頻器噪聲的作用。兩臺以上變頻器并聯運行時，還起到限制換相環流和負荷平衡的作用。前者考慮電纜的長度而確定是否使用，后者則必須使用。

3、直流電抗器主要用于公共直流母線型的交-直-交變頻傳動系統中。如果公共整流器的電流數學模型為感性負載，則必須使用;如果是容性負載，則可以不用。不管哪種情況，使用直流電抗器都能起到抑制直流電流波動的作用。

其功能和作用如下：

降低主電源諧波、浪涌和峰值電流;

提高低頻傳導抗干擾性;

保護驅動機構的電力電子元件;

提高功率因數;

防止主電源的電壓尖脈沖引起的跳閘

工業能源消耗形勢仍然嚴峻工業節能迫在眉睫

“十一五”期間,工業能源消耗總量逐年增加,由2005年的15.95億噸標準煤增加到2010年的24億噸標準煤,占全社會總能耗的比重由70.9%上升到73%左右,鋼鐵、有色金屬、建材、石化、化工和電力六大高耗能行業的能源消耗量占工業總能耗的比重由2005年的71.3%上升到2010年的77%左右。國際上,發達國家綠色貿易壁壘使我國制造業出口面臨巨大壓力。

政策推動工業節能行業發展

工業節能十二五規劃總體目標,到2015年,規模以上工業增加值能耗比2010年下降21%左右,“十二五”期間預計實現節能量6.7億噸標準煤。鋼鐵、有色金屬、石化、化工、建材、機械、輕工、紡織、電子信息等重點行業單位工業增加值能耗分別比2010年下降18%、18%、18%、20%、20%、22%、20%、20%、18%。節能政策推動節能產業發展。

變頻器節能效果顯著

目前我國發電總量的66%消耗在電機上,而增加變頻器節電效率可達30%,在能源價格走高的情況下企業節能效益更加明顯。高壓變頻器與中低壓變頻的驅動因素不同,高壓變頻節能效果顯著,在國家節能減排政策引導下高速增長,中低壓變頻器以改善電機運行性能為主,增速靠下游行業帶動。未來高壓變頻將高速發展,低壓變頻將加速進口替代。

電網建設、風能太陽能發電項目推動無功補償行業增長

近年來,在國家政策推動下,我國風電、光伏發電發展迅速,但其電壓不穩定特性威脅電網的安全,無功補償是改善其輸電質量的核心。能源十二五規劃中提出加快發展風能太陽能發電項目,推進智能電網建設,加快實施新一輪農村電網改造升級工程將進一步推動無功補償領域的發展。

EMC模式助力余熱發電發展

余熱余壓利用在工業節能十二五規劃中被作為重點節能工程,規劃新增余熱發電2000萬千瓦。在高耗能行業中余熱余壓利用較好的為水泥、玻璃、鋼鐵等行業。我國純低溫余熱發電技術經過十幾年的開發、研究和實際運行經驗,技術裝備水平處于國際先進行列,在國際市場上有明顯競爭優勢,已開拓國際市場。在建設余熱發電項目上,EMC模式相比EPC總包工程相比利潤更高,現金流更穩定,將是未來節能公司重點發展方向。變壓器容量大于變頻器十倍以上或變壓器容量大于600KVA以上需加裝進線電抗器;直流電抗器為改善功率因素用;出線電抗器為保護電機和變頻器(出線過長)降低干擾之用。
